一、产品概述
DESG系列双管电磁流量测量系统
，是本公司运用流量测控原理，结合油田单井原油流量测量的特殊环境，在经过数次现场试验的基础上，而成功开发的具有国际领先水平的单井原油计量设备。
该系统采用先进测控技术，利用气液分离装置有效的将气体从混合液体中分离出来，并分别输送，消除了油井采油过程中的气体对计量系统的干扰；利用系统内部的补偿装置，自动进行系数修正，从而确保了计量测控系统的准确度。
DESG系列双管电磁流量测量系统
的运用，解决了传统流量测量仪表难以测量的液体计量的难题，如泥浆、矿浆、油浆、燃料油、渣油、煤焦油等其他高粘度流体及有悬浮物、易结晶、结腊、脏污的流体。特别是该计量测量系统完全依据油井原油计量要求设计，运用高科技的数据运算与处理，智能化水平高，数据运算能力大，整机功耗低；全中英文液晶显示(可同时显示混合液体瞬时/累积流量、含水率，原油瞬时/累积流量、温度、压力)，方便现场使用；低电压供电，使电路系统安全可靠；运用现代化传输系统，多信号传送设计，可选择有线或无线信号传输（可组成物联网传输系统）；综合防护设计，广泛适用于不同地区的野外复杂环境。从而填补了国内外油井原油测量仪表的空白，在石油开采领域具有广泛的应用前景。
二、结构及原理
DESG系列双管电磁流量测量系统
，由流量传感器、计量表、密度补偿器、气液分离器、数据运算显示系统、辅助温控系统组成，安装于油井出口输送管路。
计量测量系统工作原理为：当石油设备采出的混合液体进入计量测量系统时，气液分离器将气体从混合液体中分离出去后，利用流量传感器进行测量，利用补偿装置对测量系数进行补偿与修正，再利用数据运算系统进行数据综合运算，得出准确的流量测量数据。
介于测量介质的特殊性，本公司依据能量守恒定律流动连续性方程原理，采用高精度、抗堵塞、耐磨损的流量传感器进行测量。同时，针对原油混合介质性质不稳定、参数变化大的特征，在系统中设计一个小型气液分离器，将介质气体从混合液体中分离出去，有效保障了被测介质的纯度；在流量传感器后部安装密度补偿器（密度体补偿器是本公司自主开发的一种功能强大的在线测量系统，可以实时测量介质密度），通过数学模型对介质重力特性进行解算，对测量结果与流量计数据进行校正，确保了系统的测量准确性。
为防止原油或原油混合物中的蜡低温凝结，该计量系统设计有一个辅助温控系统，采用导热油作为导热介质，用于对混合液体温度控制。辅助温控系统具有导热保温作用，温度控制均匀，安全可靠特点，可将系统传感器部分测量温度保持在 60--90℃左右。为最大利用计量系统自身热能，还设计有测控仪表自保温功能，在不使用额外能源的前提下，保证测控系统在外部-20-- -40℃的情况下，仪表部分温度保持在 5--15℃范围中，使得该计量系统满足野外极端环境。
三、产品特点
1.采用一体化安装结构，体积紧凑，安装、使用方便，只要将工艺管路与系统的进出口连接，就完成管路系统安装；只要接入标称工作电源，系统就处于工作状态。
2.采用室外防水设计，其防护等级达到 IP65，对主要部件均采用保护设计，外罩采用防腐蚀涂层保护，非常适合野外恶劣工作环境。
3. 对介质适应能力强，可测量高、低压流体，特别适用于高粘度、浆液、易结晶、结腊、含悬浮物多的流体及脏污的流体。采用双法兰取压设计，无取压口堵塞问题。
4. 采用密度补偿器，对介质的密度进行检测与分析，对流量计测量值进行实时补偿，测量准确度高。
5.采用辅助自动温度控制系统，自动化程度高，温度控制精准而灵敏，温度散布均匀，安全可靠，有效保证了测量介质温度需求，确保仪表在野外及其寒冷地方正常工作。
6. 数据处理显示系统采用高性能嵌入式微处理器，其运算速度快，数据处理能力强、精度高；采用先进数据记录器件，可以使得记录数据断电10 年不丢失，通过外接485 数据接口或 USB 接口可以将记录数 据传输到其他计算机或服务器，系统功能强大。
7.电路采用 SMD 器件和表面安装（SMT）技术，功耗低、可靠性高；全中文菜单调试，大屏幕全中文液晶显示瞬时（混合）流量、累积（混合）流量、工作混合密度等，信息丰富，方便用户记录与查看。
8.系统配合数据远传模块，可以组成自动数据在线传输系统，可以做到无人值守。
9.系统采用多种供电方案，在野外或无电源地区，可以使用太阳能（蓄电池）供电。
10.所有电气系统均采用防爆设计，管路材质与焊接依据石油行业标准配置，均经过压力与探伤测试，充分满足石油行业安全防爆的需求。。
四、口径与流量对照表
|
序号 |
口径 |
流量范围（单位 m3/h） |
备注 |
|
1 |
DN20 |
0.2—4 |
按10：1量程比确定流量范围 |
|
2 |
DN25 |
0.4—7 |
按10：1量程比确定流量范围 |
|
3 |
DN32 |
0.6—12 |
按10：1量程比确定流量范围 |
|
4 |
DN40 |
0.9—18 |
按10：1量程比确定流量范围 |
|
5 |
DN50 |
1.4--28 |
按10：1量程比确定流量范围 |
|
6 |
DN65 |
2.4--48 |
按10：1量程比确定流量范围 |
|
7 |
DN80 |
4.0--72 |
按10：1量程比确定流量范围 |
|
8 |
DN100 |
5.6--112 |
按10：1量程比确定流量范围 |
|
9 |
DN125 |
9.0--180 |
按10：1量程比确定流量范围 |
|
10 |
DN150 |
13--256 |
按10：1量程比确定流量范围 |
|
11 |
DN200 |
20--400 |
按10：1量程比确定流量范围 |
|
12 |
DN250 |
40--700 |
按10：1量程比确定流量范围 |
|
13 |
DN300 |
50--1000 |
按10：1量程比确定流量范围 |
五、安装尺寸及压力等级
|
DN |
额度压（MPa） |
安装长度
（mm） |
法兰外径
（mm） |
法兰中心距
（mm） |
|
20 |
4.0 |
550 |
105 |
75 |
|
25 |
4.0 |
600 |
115 |
85 |
|
32 |
4.0 |
600 |
140 |
100 |
|
40 |
4.0 |
750 |
150 |
110 |
|
50 |
4.0 |
750 |
165 |
125 |
|
65 |
4.0 |
850 |
185 |
145 |
|
80 |
4.0 |
950 |
200 |
160 |
|
100 |
1.6 |
1100 |
220 |
180 |
|
125 |
1.6 |
1100 |
250 |
210 |
|
150 |
1.6 |
1300 |
285 |
240 |
|
200 |
1.0 |
1500 |
340 |
295 |
|
250 |
1.0 |
1600 |
395 |
350 |
|
300 |
1.0 |
1800 |
445 |
400 |
备注：1.表格中为油田专用流量计尺寸，普通规格不在该表。
2.以上压力等级为标准配置，如果需要特殊压力等级，订货需注明。
3.法兰规格采用欧标标准，美标标准需注明。
六、性能参数
1. 外壳，管道，流量计材质：304、Q345R
密度补偿器材质：304
2. 环境温度：（-40—60）℃，环境湿度：（0—95）%
3. 系统防护等级：IP65
4. 密度范围：（0.5 –2.5 ）g/cc[ (500 –2500 )kg/m3]
测量精度：±0.002 g/cc (±2 kg/m3)
重复性：±0.0002g/cc (±0.2 kg/m3)
5. 系统测量精度：±1.0%，重复性：0.2%
6. 量程比：10:1
7.系统工作电源：220VAC，24VDC，太阳能电池系统
8.系统功耗：（30—530）W
9.数据输出形式 RS485，传输距离1000 米
10.温控偏差：±1℃
11.连接方式：法兰连接
12.数据远传方式：ISM 射频电台、GPRS/GSM 模块、物联网无线传输
13.系统防爆等级：EXdⅡBT6
七、安装说明
1. 安装前，在安装地填铺安装地基。安装地基要有一定的结构强度，能够承受计量系统重量。地基要有固定连接预埋，能够与计量系统连接固定。地基要有一定高度，不能使设备安装于工作地域最低点。计量系统底座必须接地。
2. 吊装计量系统时，吊装环应连接在底座标定位置，不能连接系统管路上，以免损坏设备。设备要水平吊装，严禁倒吊与侧吊；要轻吊轻放，严禁野蛮作业。
3. 在计量设备安装连接前，预装管路需要进行前期吹扫。严禁连接计量设备后再进行管路吹扫工作。现场工作压力必须与设备设计压力符合，不得将计量系统安装在不符合工作压力场所使用。
4. 计量系统与管路连接法兰必须连接可靠，不得存在跑冒滴漏现象。当机械部分施工完成后，布置连接电缆。电缆必须接在防爆接线盒，并符合防爆接线标准。
5. 接入电源电压等级必须符合设备标称电源电压等级；，接入不符合要求电源将造成危险。
6. 当接线工作确认完成时，才能打开工作电源开关，系统处于预热阶段。如果系统显示出现异常或其他故障时，请关闭电源开关。
7. 当液体完全充满管路时，关闭系统前后阀门，使管道中液体处于静止状态，调整流量计差压仪表零点，调整密度补偿器零点。其他参数具体操作方法，按照差压变送器使用说明书、智能显示仪表使用说明书。
8. 根据现场温度情况，调整温控温度范围（具体详见温度显示控制仪使用说明书）。
9. 现场安装调试工作完成后，要关闭控制箱，防止热能损失或防止雨水进入控制箱，造成不必要的损失。
八、选型表
|
KHLDJ |
DESG系列双管电磁流量测量系统
|
|
测量口径 |
XXX |
50表示DN50 |
|
工作压力 |
1 |
1.6MPA |
2 |
4.0MPA |
3 |
其他(注明) |
|
工作温度 |
1 |
常温 |
2 |
高温 |
3 |
低温 |
|
流量计管道材质 |
1 |
345R |
2 |
304 |
3 |
316 |
|
变送器接液材质 |
1 |
304 |
2 |
316 |
3 |
其他 |
|
流量计功能 |
P |
普通型 |
|
L |
防结蜡型 |
|
F |
防腐型 |
|
D |
防堵型 |
|
供电方式 |
1 |
220VAC |
|
2 |
24VAC |
|
3 |
电池 |
|
4 |
太阳能供电系统 |
|
信号输出方式 |
1 |
4-20MA |
|
2 |
RS485/232 |
|
3 |
GPRS/GSM模块（物联网无线传输） |
|
4 |
ISM射频电台 |
|
补偿运算方式 |
0 |
无补偿 |
|
1 |
密度补偿 |
|
2 |
混合密度补偿（油、水比例运算） |
|
防护等级 |
1 |
IP65 |
|
2 |
IP68 |
|
准确度 |
1 |
1.0级 |
|
2 |
1.5级 |
|
防爆等级 |
Exd IIBT6 |
|
流量范围 |
xxxx m3/h或xxxx t/h |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型号分类：
a. KHLDJ-1型为简易型（不带密度补偿）显示混合液体瞬时.累积流量。
b.KHLDJ-2型为密度补偿型，显示混合液体瞬时.累积流量。
c.KHLDJ-3型为含水率运算型.显示混合液体瞬时.累积流量，含水率。
d.KHLDJ-4型为含油率运算型.显示混合液体瞬时、累积流量。
e.KHLDJ-5型为含水、油率运算型,显示混合液体瞬时、累积流量，原油质量，含水率，温度，压力。
九、物联网无线传输系统说明
1、系统概述
该系统将计算机技术、移动数据通信技术、数据网络技术、自控技术溶为一体，可自动完成流量信号、用电信息网络的远程数据采集、纪录、实时监测、统计分析、打印和泵系统远程控制等管理工作。系统运行目的：科学生产，提高产量；安全高效管理，提高工作效率，减少人力成本，减少维修成本，减少用电成本，延长设备使用寿命，有效增强了油井生产与管理的安全性，对于保障油井安全运行至关重要。
2、系统组成
(1)本系统主要由以下几部分组成：
u 监控中心：（计算机、监控软件）
u 通信网络:（基于移动或者电信的通信网络平台）
u GPRS/CDMA RTU：（采集现场电表、测量系统信号，通过GPRS/CDMA网络传输到监控中心，控制中心发出油井电机控制指令。）
u 测量仪表：KHLDJ型原油单井计量测量系统、数字电表、变频器等
u 辅助系统：现场控制箱、转换电源、安装附件。

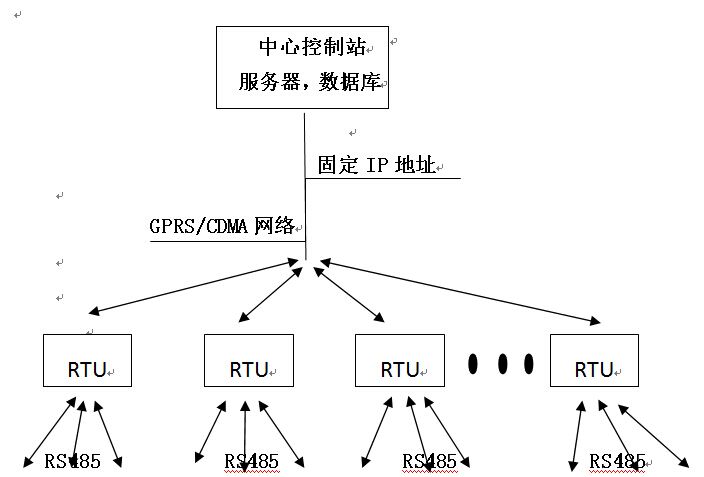

(2)系统结构图（模式结构）：
